станция управления серии "ЭЛЕКТОН-04СК"



Certificate of Conformance

  Назначение и область применения

Предназначена для управления и защиты штангового глубинного насоса для добычи нефти, станка-качалки и его привода - трехфазного асинхронного двигателя с номинальным напряжением 380В, частотой 50Гц.


Электон-04СК-100
СУ "ЭЛЕКТОН-04СК-100"
  Функциональные возможности

Станция "Электон-04СК-100" рассчитана на номинальный ток силовой цепи 100А.

Станция сертифицирована. Сертификат соответствия RU C-RU.ME68.B.00008/19 от 08.05.2019г.

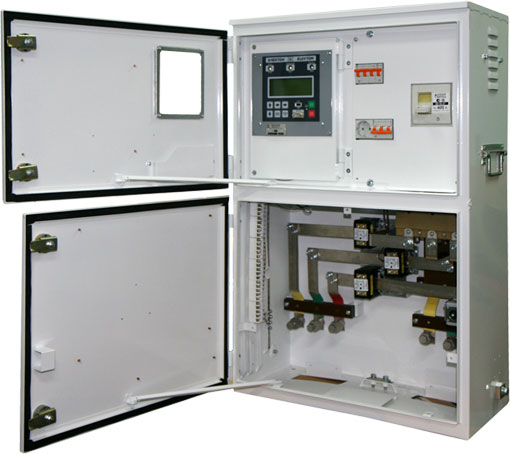

В станции управления размещены силовая часть и клеммы подключения кабелей питания, датчики тока и напряжения, устройства сбора и обработки сигналов с внешних датчиков, органы управления и индикации, контроллер. К СУ "Электон-04СК" подключается стационарный динамограф, датчик устьевого давления. В контроллере хранятся хронология событий и 16 динамограмм, период записи которых задается уставками.

Для подключения к системе телемеханики по протоколу Modbus существует встроенный интерфейс RS-485. Информация о работе станции может быть считана в портативный компьютер программой ElektonUV, в блоки съема информации "БСИ-04" для дальнейшего анализа работы и диагностики насосной установки.




СУ ЭЛЕКТОН-04Р
СУ "ЭЛЕКТОН-04Р"




Сертификат соотвествия

Сертификат соответствия
  Основные характеристики

Параметры Электон-04СК-100/Электон-04Р*-100
Климатическое исполнение УХЛ1 по ГОСТ 15150-69
Степень защиты IP43 по ГОСТ 14254-80
Номинальное напряжение питания, В 380 (50±1Гц)
Предельно допустимое отклонение напряжения от номинального значения, % -50...+25
Номинальный ток силовой цепи, А 100
Мощность подключаемого электродвигателя, кВт 55
Температурный диапазон, °С -60...+40
Коммутационный аппарат контактор 100 А
Схема управления контроллер ЭЛЕКТОН
Внешние датчики стационарный динамограф, датчик устьевого давления
Интерфейс RS-485
Информационный обмен Ноутбук, "БСИ-04", USB-Flash, RS-485 - система телемеханики
Программное обеспечение В среде Windows
Габаритные размеры, мм 660х560х367/960x584x367
Масса, кг (не более) 43
*) Электон-04Р-100 - модификация СУ с розеткой для подключения внешних потребителей 380В, 60А


  Структура условного обозначения


Электон - 04ХХ - XXXX - ХXXX
1 2 3 4

1 Фирменное наименование - Электон
2 Код серии:
04СК - станция управления прямого пуска для станков-качалок (штанговых глубинных насосных установок - ШГНУ);
04Р - станция управления прямого пуска для станков-качалок с внешней силовой розеткой;
04Д - станция управления прямого пуска для станков-качалок с системой динамометрирования ДДС-04;
04РД - станция управления прямого пуска для станков-качалок с внешней силовой р-зеткой и с системой динамометрирования ДДС-04.
3 Номинальный выходной ток силовой цепи, А: 63; 100
4 Вид климатического исполнения по ГОСТ 15150: УХЛ1,Т2

Пример записи обозначения станции управления "Электон-04РД" с номинальным током силовой цепи 100 А, внешней силовой розеткой и с системой динамометрирования ДДС-04, с видом климатического исполнения УХЛ1:

Станция управления "ЭЛЕКТОН-04РД-100-УХЛ1 ТУ 3431-001-43174012-2000"

Станции управления могут комплектоваться дополнительным оборудованием:
1. Счетчиком электроэнергии (СЭТ, ПСЧ, Меркурий).
2. Устройствами беспроводной связи с диспетчерским пунктом (блок сотовой связи кустовой БСК, радиомодем «Невод»).
