Блок считывания информации БСИ-04



Certificate of Conformance

  Назначение и область применения


Блок считывания информации БСИ-04 предназначен для съема информации с контроллеров изделий производства ЗАО "ЭЛЕКТОН": станций управления (СУ), блоков ТМСН системы погружной телеметрии и для передачи этой информации на стационарный компьютер.

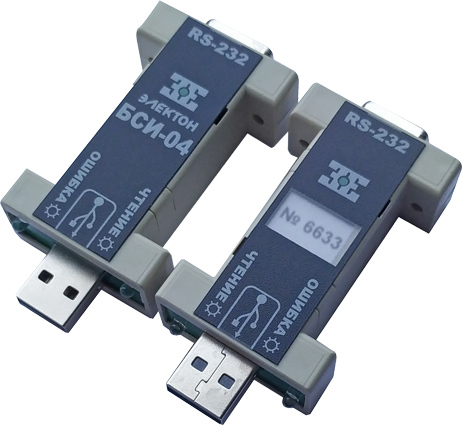

Блок считывания информации БСИ-04
  Технические данные


Питание БСИ осуществляется от того устройства, к которому он подключен для съема или передачи информации.

БСИ подключается к контроллеру станции управления и к компьютеру посредством стандартных интерфейсов RS-232 или USB.

Объем энергонезависимой памяти БСИ до 4 ГБ.

Программное обеспечение работает под управлением ОС Windows 9х/2000/XP/7/8/10 и позволяет считывать информацию с БСИ и выводить ее на экран дисплея компьютера в графическом и в табличном виде.

Габаритные размеры БСИ, не более 71х33х17 мм.

Масса комплекта, не более 100 г.

БСИ обеспечивает выполнение следующих функций:

  • считывание уставок и хронологий событий с контроллеров СУ серии «ЭЛЕКТОН» и блоков ТМСН системы погружной телеметрии;
  • копирование считанных с контроллеров уставок и хронологий из БСИ в компьютер.

Работа с компьютером.

Для считывания информации с БСИ он соответствующим разъемом подключается к USB-порту компьютера.

Компьютер воспринимает БСИ как накопитель Flash-типа.

Перед извлечением БСИ из компьютера следует выполнить те же процедуры, что и при извлечении накопителя Flash-типа.

Для просмотра и обработки считанных из БСИ хронологий следует воспользоваться программой "ElektonUV": Elekton-UV[Скачать]

Форматирование памяти БСИ осуществляется стандартными средствами ОС WINDOWS с соблюдением следующих условий:

  • файловая система: "FAT32";
  • размер кластера: "4096 байт".


  Комплект поставки


В комплект поставки входят:

  • Блок считывания информации БСИ-04 - 1 шт.;
  • Удлинитель USB А-А, L=1,8 м - 1 шт.
  • Паспорт ЦТКД 482 ПС - 1 экз.
  • Руководство по эксплуатации ЦТКД 482 РЭ - 1 экз. на партию от 1 до 10 изделий
