система погружной телеметрии "Электон-ТМС-28"





Погружной блок "Электон-ТМСП-28"



Электон-ТМСН-12
Наземный блок "Электон-ТМСН-12"
  Назначение и область применения

Основная область применения - автоматизация режимов работы электроприводов нефтедобывающего оборудования. Система погружной телеметрии "Электон-ТМС-28" предназначена для контроля, регистрации и передачи внешним устройства текущих значений следующих параметров:

• давления масла погружного электродвигателя;
• температуры пластовой жидкости;
• температуры статора погружного электродвигателя, измеряемой выносным датчиком;
• виброускорения по осям Х, Y и Z;
• сопротивления изоляции цепи "нулевая точка звезды обмотки высокого напряжения трансформатор масляный повышающий – погружной кабель – нулевая точка звезды погружного электродвигателя".


  Габаритные размеры и массы блоков системы

Наименование изделияГабаритные размеры, ммМасса, кг

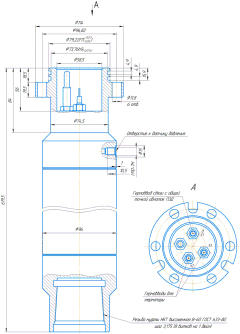

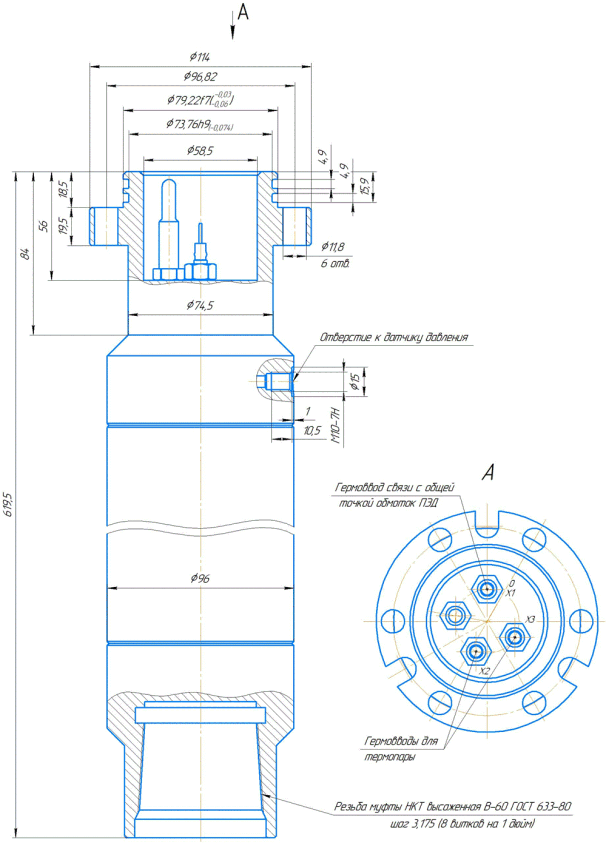

  • Погружной блок "ТМСП-28"
Ø114x62018,7
  • Наземный блок "ТМСН-12"
245х205х1685


  Техническая документация

Система погружной телеметрии "Электон-ТМС-28".
     Руководство по эксплуатации [Открыть]

  • Размер файла (.pdf): 700 162 байт
  • Дата обновления: 05.06.2020 г.

Система погружной телеметрии "Электон-ТМС-28".
     Инструкция по монтажу [Открыть]

  • Размер файла (.pdf): 410 454 байт
  • Дата обновления: 05.06.2020 г.


  Диапазон и погрешности измерения параметров

Наименование параметра Диапазон измерения Погрешность Разрешение
Температура пластовой жидкости на приеме насоса, °С 0-150 ±1,5%1) 1°С
Температура обмоток погружного элктродвигателя, измеряемая выносным датчиком, °С 0-150 ±1,5%1) 1°С
Уровень виброускорения ПЭД в радиальном и осевом направлениях, м/с2 0-30 ±5%2) 0,1м/с2
Сопротивление изоляции, кОм 10-9999 ±10%1) 1кОм
1) Для сопротивления изоляции погрешность определяется относительно измеряемой величины, для остальных параметров - относительно верхнего предела диапазона измерений
2) Для диапазона виброускорения от 10 до 70 Гц.


  Структура условного обозначения


Электон - ТМС - 28 - XX - XXX - ХТ - КХ
1 2 3 4 5 6 7

1 Фирменное наименование - Электон
2 Вид – ТМС (телеметрическая система)
3 Номер разработки системы и погружного блока для измерения скважинных параметров в составе насосной нефтедобывающей установки с погружным электродвигателем MAXIMUS.
4 Максимальныое измеряемое давление: 25; 40; 60МПа
5 Габаритный диаметр корпуса погружного электродвигателя, мм: 96; 103; 114; 117; 130; 143; 185
6 Комплектация датчиками:
- давление пластовой жидкости на приёме насоса;
- температура пластовой жидкости на приёме насоса;
- температура статора погружного электродвигателя, измеряемая выносным датчиком - термопарой J-типа;
- виброускорение погружного электродвигателя в осевом и радиальном направлениях.
7 Код исполнения по коррозионной стойкости:
К1 – исполнение с покраской;
К2 – исполнение с защитным покрытием нанесенным методом высокоскоростного газопламенного напыления;
К4 – корпус погружного блока изготовлен из нержавеющей стали.

Пример записи обозначения системы погружной телеметрии "Электон-ТМС-28" для погружного электродвигателя диаметром 117 мм с максимальным измеряемым давлением 40 МПа, с датчиками виброускорения, с покраской при их заказе:

Система погружной телеметрии "Электон-ТМС-28-40-117-1Т-К1"
