Передвижная установка "ПУВСР-2-05Ф/400-300-УХЛ1"



Certificate of Conformance

  Назначение и область применения

Основное назначение передвижной установки вывода сважин на режим (ПУВСР) - мобильное использование станций управления с частотным регулированием типа "ЭЛЕКТОН-05Ф-400" в комплекте с повышающим трансформатором для вывода скважин на режим и защиты обслуживающего персонала от неблагоприятных климатических условий. Область применения ПУВСР - нефтедобыча. ПУВСР предназначена для подключения к установке для добычи нефти с погружным электрическим центробежным насосом (УЭЦН) с погружным электродвигателем (ПЭД) мощностью до 125 кВт.
ПУВСР предназначена для оперативного использования в периоды:

  • вывода УЭЦН на режим;
  • проведения регламентных работ по развороту УЭЦН;
  • проведения работ по определению притока скважины с помощью регулирования частоты питающего ПЭД напряжения в диапазоне от 3,5 до 70±1% Гц.

ПУВСР также предназначена для обеспечения защиты технологического оборудования УЭЦН, для отображения и передачи текущей информации с контроллера станции управления ЭЦН при помощи средств телемеханики.

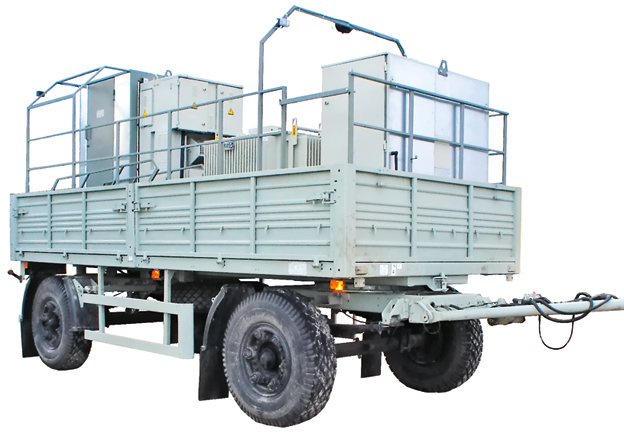

ПУВСР-2-05Ф/400-300-УХЛ1
ПУВСР-2-05Ф/400-300-УХЛ1
  Базовая комплектация

Базовая комплектация ПУВСР-2 включает в себя:
- Автомобильный бортовой прицеп типа МАЗ-892600-017-02, на котором крепится платформа с установленным на ней ниже перечисленным оборудованием:

  • Станция управления с частотным регулированием типа "ЭЛЕКТОН-05Ф-400" (позволяющая производить считывание и запись информации с контроллера станции управления, с возможностью переноса информации (хронологии событий) на ПЭВМ через USB-порт). Станция управления имеет встроенный фильтр на входе питающего напряжения и встроенный фильтр выходного напряжения.
  • Повышающий трансформатор ТМПНГ-СЭЩ-300/3-11 УХЛ1 производства ОАО "Самарский завод "Электрощит".
  • Две кабельные линии сечением 4x70 мм2 (типа КГ ХЛ) длиной по 36,7м каждая. Кабели намотаны на барабан и закреплены на нём стяжками. Барабан размещён в металлическом закрываемом шкафу. Кабели служат для подключения ПУВСР к трансформаторной подстанции. Один (основной) кабель постоянно подключён к вводу станции управления. Другой (резервный) кабель подключается к вводу станции управления параллельно основному кабелю при необходимости - для увеличения сечения линии.
  • Провод марки ПВЗ-25 для заземления корпуса ПУВСР. Длина провода 30 м, он имеет наконечники для присоединения к контуру заземления кустовой площадки (при транспортировке укладывается в металлический запираемый ящик).
  • Укрытие жесткого типа от атмосферных осадков и ветра для работы оператора с пультом станции управления стоя.
  • Откидная лестница
  • Комплект технической и эксплуатационной документации



  Основные характеристики

Параметры ПУВСР-2
Габаритные размеры, мм (не более) Высота-3700, длина-5600 - без дышла, 7650 - с дышлом, ширина 2500
Масса без прицепа, не более, кг 3675
Масса прицепа МАЗ-892600-017-02, не более, кг 3760

  Примечание

Эксплуатация ПУВСР разрешена только при закрытых дверях силового отсека и отсеков ввода-вывода станции управления "Электон-05Ф", при закрытых дверях отсеков ввода-вывода силового трансформатора и закрытой двери ящика высокого напряжения.

Персонал, допущенный к обслуживанию ПУВСР, должен иметь квалификационную группу по электробезопасности не ниже III свыше 1000 В.

После установки ПУВСР на рабочее место она должна быть подключена к контуру заземления через имеющиеся в конструкции ПУВСР зажимы заземления.

Осмотр, регламентные работы и ремонт ПУВСР должны производиться при полном снятии питающего напряжения.
