ЗАО ЭЛЕКТОН: программное обеспечение, инструкции, информация










  Каталог продукции

Каталог выпускаемой продукции. [Открыть]

  • Размер файла (.pdf): 1 916 179 байт
  • Дата обновления: 15.05.2014 г.

  Программное обеспечение

Elekton-UV.17.11c [Скачать]

  • Размер файла (.exe): 5 445 536 байт
  • Дата обновления: 29.11.2017г.

Универсальное ПО Elekton-UV предназначено для считывания и обработки данных с контролеров станций управления "Электон-04(05,07)", блоков съема информации БСИ-03М(04) и наземных блоков "Электон-ТМСН" системы погружной телемтрии "Электон-ТМС".

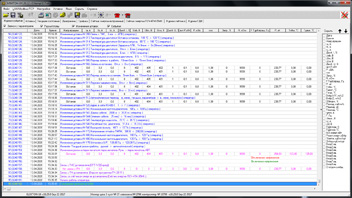

Через стандартный порт RS-232 СУ серии "Электон" считывается журнал событий, в котором содержится информация о текущем состоянии и параметрах работы станции. С помощью программного обеспечения "Электон" на экране монитора компьютера просматривается текущее состояние и параметры:

  • питающего напряжения;
  • токов и их дисбаланс,
  • сопротивления изоляции,
  • текущей частоты,
  • направления вращения,
  • коэффициента мощности,
  • загрузки,
  • давления,
  • температуры,
  • даты,
  • времени,
  • количества наработки и стартов,
  • частоты турбинного вращения,
  • чередования фаз,
  • количества рестартов по недогрузу, перегрузу и другим причинам,
  • отключения и включения станции с указанием причины,
  • № скважины и куста, и др.

В журнале событий регистрируются изменения уставок оператором с отображением № и названия уставки, старого и нового значения, даты и времени изменения, фиксируется включения и отключения напряжения питания с указанием даты и времени.

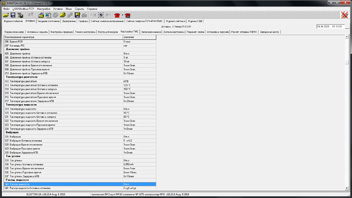

Существует возможность в наглядном виде изменять уставки контроллера,определяющие режим работы станции и реакцию на отклонения от номинальных параметров.



  Программное обеспечение для Android


Elekton_ModbusTCP

Программное обеспечение Elekton_ModbusTCP предназначено для чтения/записи параметров станций управления серии "Электон" с контроллером "Электон-10.1" через LAN порт при подключении в сеть Ethernet по протоколу Modbus TCP.

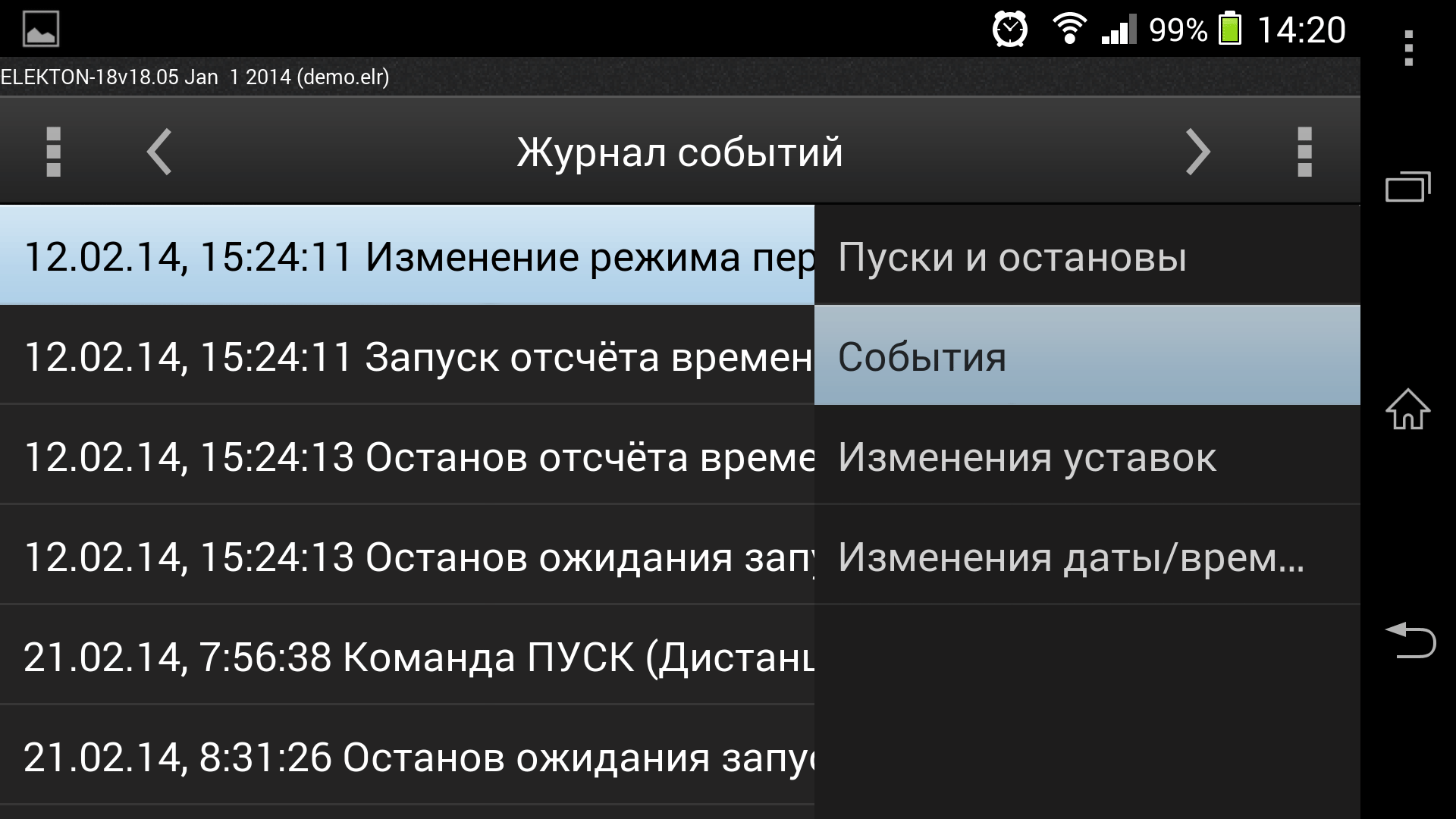

На Android устройство через беспроводную связь Wi-Fi считывается журнал событий, в котором содержится информация о текущем состоянии и параметрах работы станции.
Файл журнала событий можно сохранить на мобильном Android устройстве и в дальнейшем открыть установленным программным обеспечением Elekton-UV. В ПО доступна функция управления станцией ("ПУСК"/"СТОП") и изменения уставок.

  ПО контроллера серии "Электон-10"

ПО с инструкцией по обновлению контроллера серии "Электон-10" для СУ серии "Электон-04", "Электон-07", "Электон-05", "Электон-05АВ" и "Электон-05ВД". Версия ПО контроллера: v.18.06 от 25.06.2014г.

[elekton-18.06(2014.06.25).zip]

  • Количество скачиваний: 1800
  • Размер файла (.zip): 220 103 байт
  • Дата обновления: 26.06.2014 г.

  ПО контроллера серии "Электон-10"

ПО с инструкцией по обновлению контроллера серии "Электон-10" для СУ серии "Электон-04", "Электон-07", "Электон-05", "Электон-05АВ", "Электон-05ВД" и "Электон-05СК(Т)". Версия ПО контроллера: v.18.10.7 от 23.11.2015г.

[elekton-18.10.7(2015.11.23).zip]

  • Количество скачиваний: 974
  • Размер файла (.zip): 246 750 байт
  • Дата обновления: 23.11.2015 г.

  ПО модуля "Ethernet" контроллера серии "Электон-10"

[ModbusTCP_v1.01(2014.03.03).zip]

  • Количество скачиваний: 1189
  • Размер файла (.zip): 397 614 байт
  • Дата обновления: 03.03.2014 г.

Программное обеспечение модуля "Ethernet" контроллера серии "Электон-10" для СУ серии "Электон-04", "Электон-07", "Электон-05", "Электон-05АВ" и "Электон-05ВД" с инструкцией по обновлению.

  Протокол Modbus RTU контроллера серии "Электон-10"

[elekton-18.06.zip]

  • Количество скачиваний: 1513
  • Размер файла (.zip): 143 104 байт
  • Дата обновления: 25.06.2014 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-04", "Электон-07", "Электон-05" и "Электон-05ВД". Версия ПО контроллера: v.18.06 от 25.06.2014г.

  Протокол Modbus RTU

[elekton-09.12.2.pdf]

  • Размер файла (.pdf): 114 530 байт
  • Дата обновления: 24.03.2010 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-05" с контроллером "Электон-09" с версией ПО контроллера c 9.12 до 9.22.

[elekton-09.26.zip]

  • Размер файла (.zip): 294 207 байт
  • Дата обновления: 26.03.2010 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-05" с контроллером "Электон-09" с версией ПО контроллера с 9.26 до 9.29.

[elekton-09.29.zip]

  • Размер файла (.zip): 303 283 байт
  • Дата обновления: 31.05.2010 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-05" с контроллером "Электон-09" с версией ПО контроллера 9.29.

[elekton-09.35.zip]

  • Размер файла (.zip): 319 599 байт
  • Дата обновления: 29.05.2011 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-05" с контроллером "Электон-09" с версией ПО контроллера 9.35.

[elekton-09.47.zip]

  • Размер файла (.zip): 232 717 байт
  • Дата обновления: 20.12.2012 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-05" с контроллером "Электон-09" с версией ПО контроллера 9.47.

[elekton-08.06.pdf]

  • Размер файла (.pdf): 94 463 байт
  • Дата обновления: 29.10.2008 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-04", СУ серии "Электон-07" и ремкомплектов "Электон-М" с контроллером "Электон-08" с версией ПО с 8.06 до 8.09.

[elekton-08.10.pdf]

  • Размер файла (.pdf): 85 012 байт
  • Дата обновления: 29.10.2008 г.

Таблица адресов чтения-записи с наименованием параметров СУ серии "Электон-04", СУ серии "Электон-07" и ремкомплектов "Электон-М" с контроллером "Электон-08" с версией ПО 8.10 и выше.

[modbus_tmsn-3.pdf]

  • Размер файла (.pdf): 316 764 байт
  • Дата обновления: 28.11.2016 г.

Протокол обмена данными между наземным блоком "Электон-ТМСН-3" системы погружной телеметрии "Электон-ТМС-3" и компьютером или контроллерами станций управления.

[elekton-12.02.zip]

  • Размер файла (.zip): 191 836 байт
  • Дата обновления: 24.12.2012 г.

Описание структуры и назначения регистров MODBUS для контроллеров "Электон-УДР" установки дозирования реагента "Электон-УДР".


  Архив ПО

В архиве собрано программное обеспечение для станций управления "Электон" 04, 05, 06, выпущенные до 2004 года, а также описания и инструкции к испытательным стендам "ИС-01", "ИС-02M.03", блока съема информации "БСИ-01".
