Система погружной телеметрии «ЭЛЕКТОН-ТМСР-25» для ППД



Рис.1 Рис.1

1- НКТ

2- Силовой погружной кабель питания ПЭД

3- Компенсатор

4- ПЭД

5- Погружной блок ТМСПС-25 со встроенным устройством намотки излишков кабельной линии связи

6- Гидрозащита

7- Кабельная линия связи ЛС-4.1

8 - Насосные секции

9- Резьба трубы гладкой Ø73 (Ø89) мм ГОСТ 633

10- Погружной блок ТМСПР-12 с датчиками давления, температуры и расхода жидкости на выкиде насоса

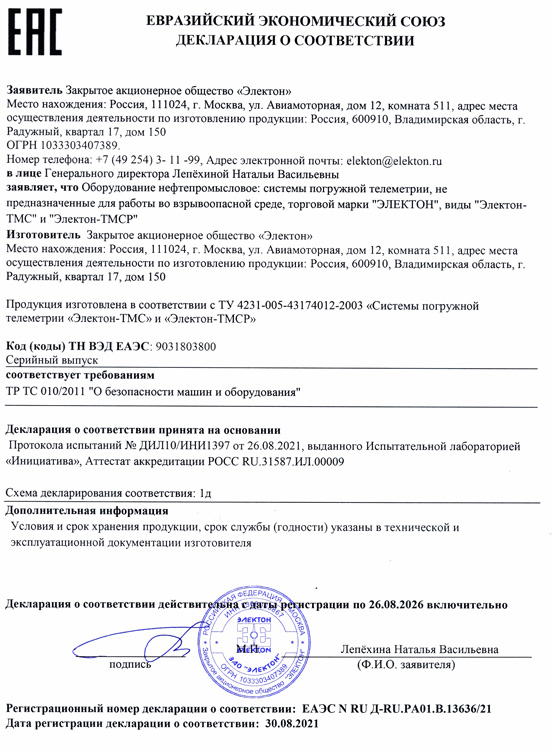

Декларация о соответствии
   Область применения

Система погружной телеметрии ТМСР-25 предназначена для работы в составе насосной установки с ПЭД в системах поддержания пластового давления, регистрации и передачи внешним устройствам текущих значений следующих параметров:

  • сопротивления изоляции системы «обмотка высокого напряжения ТМПН – погружной кабель – ПЭД»;
  • давления на приеме насоса;
  • температуры масла ПЭД;
  • температуры пластовой жидкости;
  • уровня виброускорения ПЭД;
  • давления на выкиде насоса;
  • температуры на выкиде насоса;
  • расхода на выкиде насоса (производительности насосной установки).

По конструктивному исполнению система погружной телеметрии ТМСР-25 состоит из трех блоков:

  • наземного блока ТМСН-12, размещаемого внутри станции управления электроприводом насосной установки;
  • погружного блока ТМСПС-25, размещаемого ниже ПЭД;
  • погружного блока ТМСПР-12, размещаемого на выкиде насоса и соединяемого с блоком ТМСПС-25 кабельной линией связи ЛС-4.1, имеющей металлическую оболочку.

Передача сигнала между блоком ТМСН-12 и блоком ТМСПС-25 производится по линии связи «нулевой вывод обмотки высокого напряжения ТМПН – жилы силового кабеля – нулевой вывод статорной обмотки ПЭД» относительно заземляющей оболочки силового кабеля питания ПЭД.


Параметр Диапазон Погрешность1) Разрешение
Давление жидкости на приёме насоса, МПа 0-40, 0-60 ±0,5% ±0,001
Давление жидкости на выкиде насоса, МПа 0-60 ±1,5%
±0,5%4)		 0,1
0,0014)
Температура статора ПЭД, °С 200 ±1,5% 0,1
0,014)
Температура жидкости на приёме и выкиде насоса, °С 150
2004)		 1,5% 0,1
0,014)
Уровень виброускорения ПЭД в радиальном и осевом направлениях, м/с2 0-30 ±5%2) 0,1
Текущий объёмный расход, м3/сут 20-200
50-500
125-1250
250-2500		 ±2%3) 0,1
Объём жидкости, м3 На весь срок службы блоков ±2,5%3) 0,1
Сопротивление изоляции, кОм 10-1000
1000-9999		 ±5%
±10%		 1
Примечания:
1) Для сопротивления изоляции погрешность определяется относительно измеряемой величины, для остальных параметров – относительно верхнего предела диапазона измерений;
2) Для диапазона виброускорения от 10 до 70 Гц;
3) При следующих параметрах жидкости:
- вязкость - 0,55 to 50 мм2/с
- плотность, не более - 1,4 г/см3
- температура, не более - 95 °C
4) Для кода компании – РН.



Расходомер "ЭЛЕКТОН-ТМСР-25"
