Имитатор погружного блока "ИПБ-12-У"
|
|
|
|
|
Назначение и область применения |  |
|
Имитатор предназначен для имитации подключения погружных блоков ТМСП или ТМСПС и ТМСПР к наземным блокам и ТМСН-12-У(РН, БН, ГП) систем погружной телеметрии ЭЛЕКТОН-ТМС
или ЭЛЕКТОН-ТМСР с целью проверки работоспособности наземного блока ТМСН и правильности настройки соответствующих входов контроллеров станций управления погружными электронасосами.
|
|

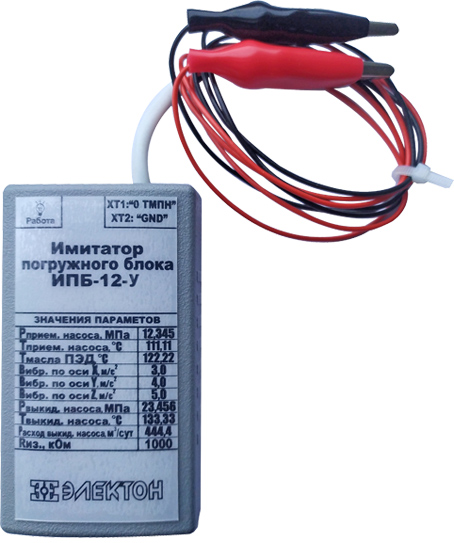

Внешний вид имитатора ИПБ-12-У
|
|
|
Особенности | |
|
Имитатор конструктивно выполнен в пластмассовом корпусе. Два зажима типа “крокодил” предназначены для подключения к блоку ТМСН.
Светодиод «Работа» красного цвета предназначен для индикации процесса передачи имитируемых скважинных параметров.
При измерении сопротивления изоляции светодиод не светится.
На лицевой поверхности корпуса имитатора имеется декоративная наклейка. Она содержит информацию о величинах имитируемых параметров.
|
|
|
|
|
Технические параметры | |
|
Питание имитатора осуществляется от блока ТМСН к которому он подключен.
Габаритные размеры имитатора не более 52х95х15 мм. Масса имитатора - не более 70г.
|
|
|
|
|
Значения передаваемых параметров | |
|
| Наименование параметра | Значение параметра | Единица измерения |
| Сопротивление изоляции | 1000 | кОм |
| Давление на приеме насоса | 12,345 | МПа |
| Температура на приеме насоса | 111,11 | °С |
| Температура масла ПЭД | 122,22 | °С |
| Вибрация по оси "Х" | 3,0 | м/с2 |
| Вибрация по оси "Y" | 4,0 | м/с2 |
| Вибрация по оси "Z" | 5,0 | м/с2 |
| Давление на выкиде насоса | 23,456 | МПа |
| Темпрература на выкиде насоса | 133,33 | °С |
| Расход на выкиде насоса | 444,4 | м3/сутки |
|
|
|
|
|
|
Гарантии изготовителя | |
|
Изготовитель гарантирует работоспособность имитатора при соблюдении условий эксплуатации, хранения и транспортирования.
Гарантийный срок хранения - 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента изготовления.
Примечание: Предприятие-изготовитель оставляет за собой право
производить схемные и конструктивные изменения, которые не отражаются в эксплуатационной документации и которые не ухудшают технические характеристики данного устройства.
|
|
|
|
|
