Cтанции управления серии "ЭЛЕКТОН-04П-250(400)"

Назначение и область применения

Станция управления прямого пуска портативная, переносная предназначена для оперативных действия по запуску заклинивших погружных УЭЦН и замены вышедших из строя СУ.

Функциональные возможности

СУ имеет полный функционал СУ серии "Электон-04", соответствует ЕТТ 6.00 НК Роснефть и отличается только массогабаритными характеристиками.

Время подключения и запуска в работу составляет не более 30 мин.

Сертификат соответствия RU C-RU.ME68.B.00008/19 от 08.05.2019г.

Основные характеристики

Параметры	Электон-04П-250(400)
Климатическое исполнение	УХЛ1 по ГОСТ 15150-69
Степень защиты	IP54 по ГОСТ 14254-80
Номинальное напряжение питания, В	380 (50±1 Гц)
Предельно допустимое отклонение напряжения от номинального значения, %	-50...+25
Номинальный ток первичной силовой цепи, А (не более)	250 (400)
Мощность подключаемого ПЭД, кВт (не более)	160 (250)
Температурный диапазон, °С	-60...+40
Коммутационный аппарат	Электромагнитный контактор 250 (400) А
Схема управления коммутационным аппаратом	Контроллер "Электон-10.1" с программируемым микропроцессором
Количество зажимов для одной фазы внешних силовых проводников	1
Площадь сечения (Ø) одного отверстия у зажима для проводника, мм2 (мм)	176(15)

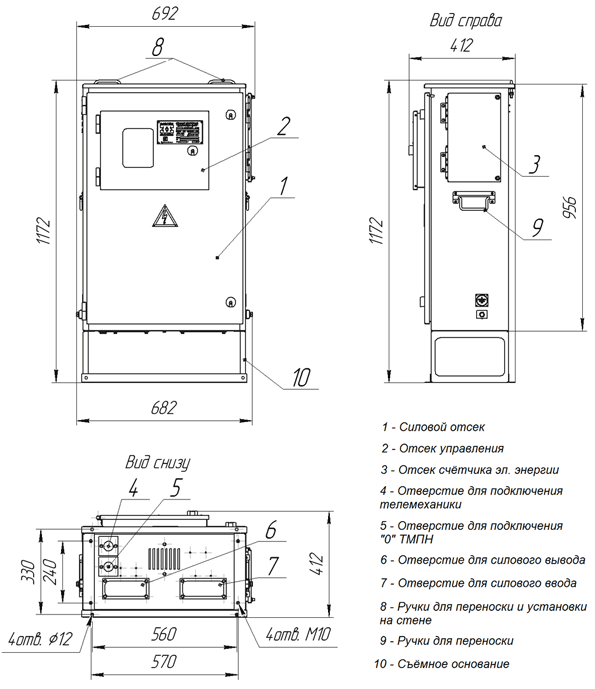

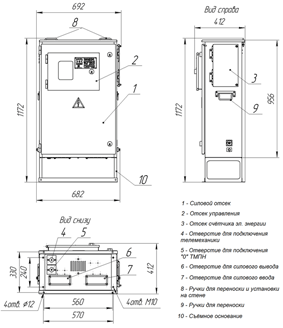

Габаритные размеры без основания (с основанием), мм / масса, кг, не более
"Электон-04П-250(400)"	982(1172)х692х412 / 73

Отличительные черты

• Станция выполнена в металлическом шкафу одностороннего обслуживания.

Шкаф имеет 2 раздельных отсека на передней стенке:


• в верхней части передней двери - отсек управления;
• за передней дверью - силовой отсек.

В станциях серии 04П подключение силовых кабелей, контакта «0» вторичной обмотки ТМПН, телемеханики, контактного манометра, погружной телеметрии производится в силовом отсеке.


• В двери станции напротив световых индикаторов контроллера, информирующих о состоянии станции, сделано окно. Это позволяет без открывания двери производить контроль состояния станции.


• Учет электроэнергии контроллером СУ или встроенным счетчиком;


• USB-порт для съема информации на стандартный USB Flash накопитель;


• LAN-порт для подключения в сеть Ethernet по протоколу Modbus TCP;


• cъем, обработка информации, изменение уставок в контроллере и организация базы данных производится в ОС Windows одной программой, что позволяет представить и распечатать различные параметры в табличном и графическом виде для ведения статистики.

Структура условного обозначения

1	Фирменное наименование - Электон
2	Код серии: 04П – станция управления прямого пуска в портативном, переносном исполнении с номинальным током силовой цепи не более 400 А;
3	Номинальный выходной ток силовой цепи, А: 250, 400
4	Вид климатического исполнения по ГОСТ 15150 (УХЛ1 или Т2)

Пример записи обозначения станции управления «Электон-04П» с номинальным током силовой цепи 400 А, с видом климатического исполнения УХЛ1:

Станции управления могут комплектоваться дополнительным оборудованием:
1. Наземным блоком «Электон-ТМСН» системы погружной телеметрии.
2. Счетчиком электроэнергии (СЭТ, ПСЧ, Меркурий).
3. Устройствами беспроводной связи с диспетчерским пунктом (блок сотовой связи кустовой БСК, радиомодем «Невод»).
