Погружной блок "Электон-ТМСП-7"
|
 |
|
Назначение и область применения |  |
|
Термоманомертическая система предназначена для измерения, регистрации измерений экплуатационных параметров погружного электродвигателя
и пластовой жидкости скважин, оборудованных электрической погружной установкой, их передачи контроллерам станций управления прямого и плавного пуска, а также контроллерам станций управления с преобразователем частоты,
с целью автоматизации режимов работы погружных электродвигателей в зависимости от значений измеряемых параметров термоманометрической системой.
Система погружной телеметрии «Электон-ТМС-7» предназначена для контроля, регистрации и передачи внешним устройства текущих значений следующих параметров:
- температуры масла ПЭД;
- температура пластовой жидкости на приёме насоса;
- давления масла ПЭД;
- виброускорения по осям Х, Y и Z (при наличии соответствующих датчиков);
- сопротивления изоляции в цепи "ТМПН - погружной кабель - ПЭД".
и соответствует ТТ ПАО "Сургутнефтегаз" на поставку термоманометрической системы для установки центробежного насоса.
Система сохраняет работоспособность при длине кабельной линии до 6000 м.
|

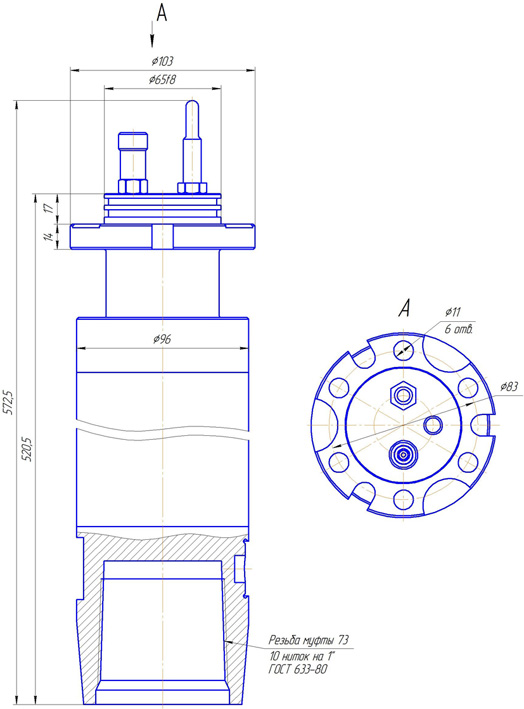

Габаритные размеры и массы блоков системы | |
|
| Наименование изделия | Габаритные размеры, мм | Масса, кг |
- Погружной блок «ТМСП-7», вид климатического исполнения В5
(с заглушкой резьбы НКТ)
| Ø103x620 | 19,8 |
| 245х205х168 | 5 |
|
|
Наземный блок "Электон-ТМСН-7"
Декларация о соответствии
|
|
|
Диапазон и погрешности измерения параметров | |
|
| Наименование параметра |
Диапазон измерения |
Погрешность1) |
Разрешение |
| Давление пластовой жидкости на приёме насоса, МПа |
0-40, 0-60 |
±0,5% |
0,001 |
| Температура пластовой жидкости на приеме насоса, °С |
0-150 |
±1,5% |
1°С |
| Температура масла ПЭД, °С |
0-200 |
±2,5% |
1°С |
| Температура статора ПЭД, °С |
0-200 |
±2,5% |
1°С |
| Уровень виброускорения ПЭД в радиальном и осевом направлениях, g2) |
0-5 |
±5% |
0,1g |
| Сопротивление изоляции, кОм |
20-9999 |
±5% |
1кОм |
| Напряжение переменного тока в общей точке обмотки высокого напряжения ТМПН, действующее значение, В |
50-2000 |
±10% |
10В |
1) - Для сопротивления изоляции погрешность определяется относительно измеряемой величины, для остальных параметров – относительно верхнего предела диапазона измерений.
2) - Для диапазона частоты вибрации от 10 до 70 Гц при наличии соответствующих датчиков. |
Для проверки работоспособности погружных блоков "ТМСП-7" системы погружной телеметрии "Электон-ТМС-7" в полевых или стационарных условиях используется
портативная диагностическая система "Электон-ТМСН-7А".
|
Макрировка погружных блоков | |
|
Маркировка погружных блоков соответствует их условному обозначению без указания фирменного наименования, вида изделия,
габарита, кода производителя ПЭД, вида климатического исполнения и технических условий и дополнительно содержит дату изготовления (месяц и год) и заводской номер.
| XXX |
- |
40 |
- |
X |
|
XXXX |
- |
XXXX |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
| 1 |
Номер разработки (7 или 7.1) |
| 2 |
Максимально измеряемое давление, МПа (40)
|
| 3 |
Комплектация датчиками: базовая (0)
или базовая плюс датчики вибрации (1)
|
| 4 |
Заводской номер
|
| 5 |
Дата изготовления (две цифры - месяц, две цифры - год)
|
Например, погружной блок «Электон-ТМСП-7», с максимальным измеряемым давлением 40 МПа, с датчиками вибрации, с заводским номером – 01234,
изготовленный в январе 2020 г., маркируется следующим образом:
7-40-1 01234–0120
|
