Имитатор погружного блока "ИПБ-07"



Certificate of Conformance

   Назначение и область применения

Имитатор предназначен для имитации подключения погружного блока ТМСП к наземному блоку ТМСН-7 системы погружной телеметрии ЭЛЕКТОН-ТМС с целью проверки работоспособности наземного блока ТМСН и правильности настройки соответствующих входов контроллеров станций управления погружными электронасосами.

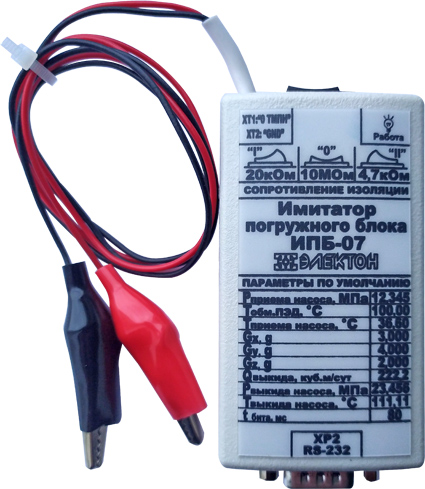

Внешний вид имитатора ИПБ-07
   Особенности

Имитатор имеет два режима работы: режим передачи параметров по умолчанию и режим работы с управлением от ПК c помощью ПО SimulatorConfig.exe. Режим работы по умолчанию предполагает отсутствие подключения к ПК, в этом режиме для изменения доступен только параметр «Сопротивление изоляции», остальные параметры имеют фиксированные значения. При подключении ИПБ-07 к ПК появляется возможность изменять значения параметров по умолчанию (при помощи коммуникационной программы).

На лицевой поверхности корпуса имитатора имеется декоративная панель, которая содержит информацию о величинах имитируемых параметров и маркировку разъемов для внешних подключений.

Имитатор конструктивно выполнен в пластмассовом корпусе. На противоположных торцах корпуса размещены: с одной стороны – клавиша переключения сопротивления изоляции, светодиод «Работа» и два гибких вывода с зажимами типа «крокодил» для подключения к блоку ТМСН, с другой стороны – разъем подключения имитатора к ПК.

Светодиод «Работа» красного цвета предназначен для индикации режима работы имитатора. При подключении к блоку ТМСН он начинает непрерывно светиться. При передаче данных свечение становится прерывистым. При измерении сопротивления изоляции светодиод не светится.

Переключатель сопротивления изоляции имеет три фиксированных положения и позволяет устанавливать значения 4,7 кОм, 20 кОм, 10 МОм.

Интерфейсный разъём XP2 (RS-232) имитатора предназначен для обновления его программного обеспечения и оперативного изменения значений передаваемых параметров при помощи персонального компьютера.

Габаритные размеры имитатора не более 52х95х15 мм. Масса имитатора - не более 100г.

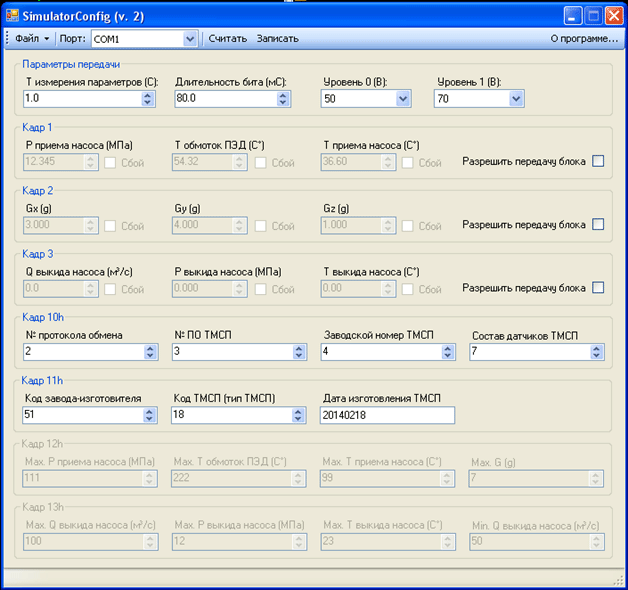

Внешний вид окна программы «SimulatorConfig.exe»
   Значения передаваемых параметров

Обозначения, единицы измерения и значения передаваемых параметров по умолчанию (без управления от ПК) имитатора:

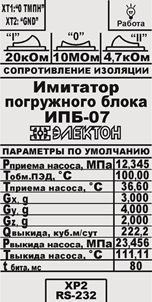

Лицевая панель ИПБ-07Наименование параметраЗначение параметра
Сопротивление изоляции4,7кОм/20кОм/10МОм
Давление на приеме насоса12,345 МПа
Температура обмотки ПЭД100,00 °С
Температура на приеме насоса36,60 °С
Вибрация по оси "Х"3,0 м/с2
Вибрация по оси "Y"4,0 м/с2
Вибрация по оси "Z"2,0 м/с2
Расход на выкиде насоса222,22 м3/сут.
Давление на выкиде насоса23,456 МПа
Темпрература на выкиде насоса111,11 °С
Длительность бита80 мс


   Гарантии изготовителя

Изготовитель гарантирует работоспособность имитатора при соблюдении условий эксплуатации, хранения и транспортирования.

Гарантийный срок хранения - 12 месяцев с момента изготовления.

Гарантийный срок эксплуатации - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента изготовления.
