Погружной винтовой двухпоточный насос
"ЭЛЕКТОН-ЭВНЭ-5"

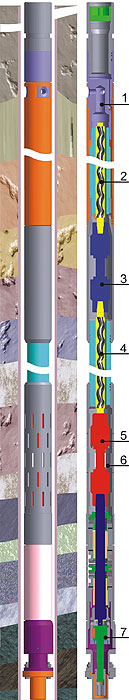

1 - Верхний входной модуль
2 - Рабочая пара левая
3 - Шарнирная муфта
4 - Рабочая пара правая
5 - Шарнирная муфта
6 - Нижний входной модуль
7 - Шпиндель
|
|
 |
|
Конструктивные особенности |  |
|
Насосная установка состоит из спускаемых на насосно-компрессорных трубах (НКТ) погружного
четырехполюсного электродвигателя (ПЭД) с кабельной линией, пусковой муфты, гидрозащиты и насоса.
Винтовой насос состоит из двух винтовых рабочих пар (левой и правой)
шпинделя с осевыми и радиальными опорами, шарнирных муфт.
Вращение от шпинделя передается посредством шарнирных муфт.
Комплектуются пусковой муфтой «Электон-МПВ».
Однопоточные насосы комплектуются гидрозащитой, воспринимающей осевую нагрузку.
Тип насоса определяется габаритами конкретной скважины, дебитом, глубиной спуска, статическим и динамическим уровнем, параметрами откачиваемой жидкости.
Рабочие пары винтовых насосов совместной разработки ЗАО «Электон» и фирмы Kaechele производятся в Германии.
|
Основные характеристики | |
|
| Минимальный габарит скважины |
Подача, м3/сут |
Максимальное давление, кгс/см2 |
| 5 |
До 10 |
280 |
| 5 |
До 35 |
220 |
| 5 |
До 60 |
180 |
| Характеристики откачиваемой жидкости |
Значение |
| Кинематическая вязкость, м2/с, не более |
1x10-3 |
| Содержание свободного газа на приеме насоса,
по объему, % не более |
50 |
| Массовая концентрация твердых частиц, г/л, не более |
0,8 |
| Температура жидкости на приеме насоса, °С, не более |
90 |
|
Защита ПЭД | |
|
Для защиты ПЭД и регулирования подачи насосной установки используется станция управления с частотным преобразователем "Электон-05-32".
|
