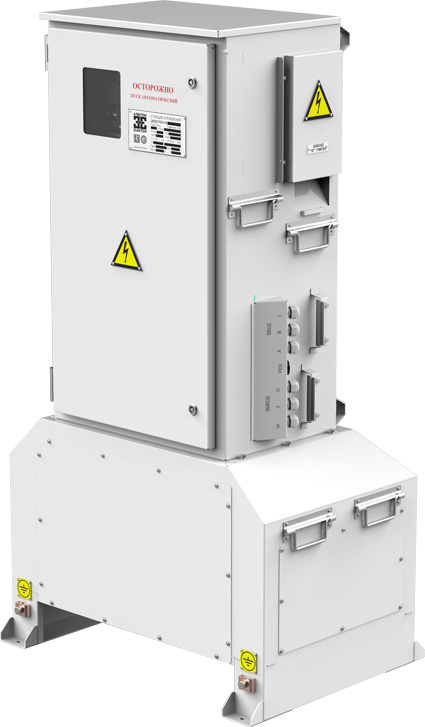

Мобильная СУ "ЭЛЕКТОН-05АВП-160"

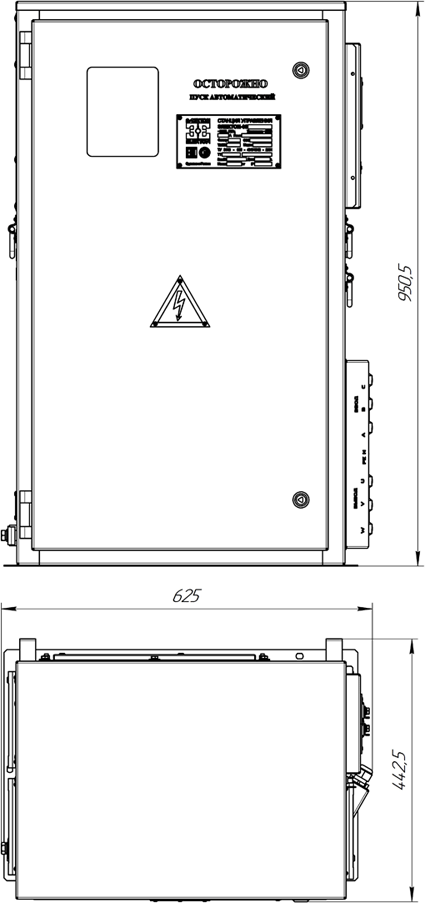

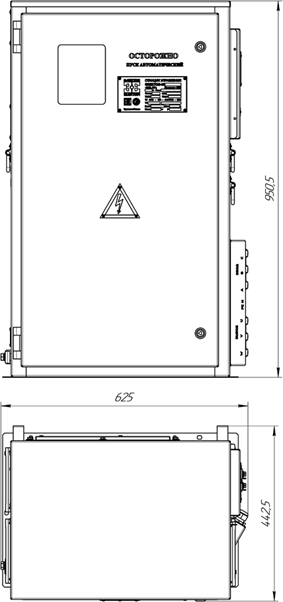

Габаритные размеры шкафа силового

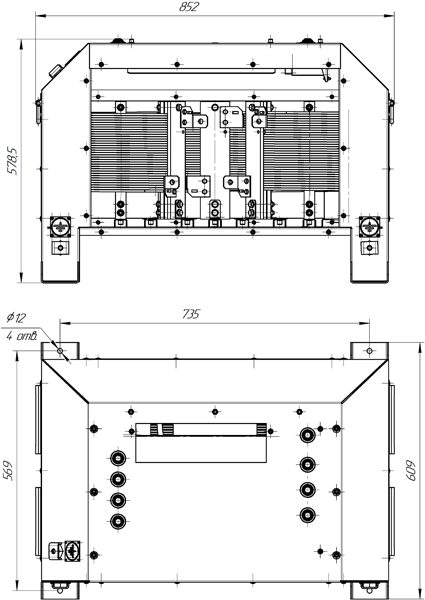

Габаритные размеры шкафа реакторов
|
 |
|
Функциональные возможности |  |
|
СУ имеет полный функционал СУ серии "Электон-05", соответствует ЕТТ 6.00 НК Роснефть и отличается только массогабаритными характеристиками.
Время подключения и запуска в работу составляет не более 30 мин.
Сертификат соответствия: RU C-RU.AУ05.B.05285 от 14.03.2018г.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Параметры |
Электон-05АВП-160 |
| Климатическое исполнение |
УХЛ1 по ГОСТ 15150-69 |
| Степень защиты |
IP54 по ГОСТ 14254-80 |
| Номинальное входное линейное напряжение, В |
~ 380 |
| Допустимое отклонение входного линейного напряжения сети, % |
-15...+15 |
| Число входных фаз |
3 |
| Частота сети, Гц |
50 |
| Допустимое отклонение частоты сети, % |
±2 |
| Номинальный ток станции управления, А |
160 |
| Перегрузочная способность по ГОСТ 24607-88, % |
125 |
| Число выходных фаз |
3 |
| Диапазон изменения выходного напряжения, % |
от 0 до 95 |
| Диапазон отклонения выходного напряжения, % |
±2 |
Диапазон изменения выходной частоты:
- В асинхронном режиме, Гц
- В вентильном режиме, Гц
|
до 80
до 250 |
| Диапазон отклонения выходной частоты, % |
±1 |
| Коэффициент полезного действия при номинальном токе |
не мене 0,95 |
| Коэффициент мощности сети |
не мене 0,95 |
| Полная выходная мощность СУ, ВА |
105184 |
Габариты размеры Ш х В х Г:
- Шкаф силовой
- Шкаф реакторов
|
625 х 951 х 443, масса 85 кг
852 х 609 х 579, масса 55 кг
|
ОЛИЧИТЕЛЬНЫЕ ЧЕРТЫ
Станция управления "Электон-05АВП-160" представляет собой шкаф напольного исполнения, состоящий из двух частей:
- Шкаф силовой – располагается система управления и силовые элементы станции;
- Шкаф реакторов – располагается синусный фильтр.
|
